众所周知,在应急通信中SSB(语音)和CW(等幅电报)通信方式能将灾区的情况第一时间传递出去,但仅限于语音和数据,如果遇到重大自然灾害现代通信中断,如果要将灾区的实时图片第一时间传输出去,要怎样才能完成图片的传输呢? 那就是SSTV!

如何通过无线电发送图片?


本篇文章将介绍SSTV的前世今生、通过U段中继的实验效果、以及SSTV的通联视频等等。

什么是SSTV?

SSTV中文名称慢扫描电视,是英文Slow-scan television的字母缩写,是业余无线电的主要活动内容之一,也是无线电爱好者的一种主要图片传输方法,慢扫描电视通过无线电传输和接收单色或彩色静态图片。

参考资料:Glidden, Ramon (September 1997). "Getting Started With Slow Scan Television." QST. Accessed on April 28, 2005.

SSTV的前世今生:

慢扫描电视的概念由考普瑟·麦克唐纳提出,在1957年到1958年他发展了第一个使用摄像管和电子监视器的慢扫描电视系统,该系统使用120行,120列的分辨率在3kHz电话信道中传输黑白静态图片和音频信号。

SSTV也是航天领域的早期应用:

NASA使用了一个相近的同名概念,水星9号和早期的阿波罗计划使用美国版本的SSTV。水星9号的摄像机每秒拍摄2帧图像。

如何通过无线电发送图片?

ISS国际空间站

阿波罗7号、8号、9号以及11号登月仓使用了慢扫描电视传输图像,阿波罗11号还使用慢扫描电视传输月面图像。

阿波罗计划所使用的慢扫描电视系统传输10fps的320线信号,但是比普通电视的带宽要少。

NASA所使用的早期慢扫描电视系统和今日业余无线电爱好者所使用的系统差别很大。

每年ISS空间站有多次图像下传活动,兴趣的朋友可以尝试接收,恰好明天就有一次国际空间站宇航员跨年下传活动:

根据2019年12月23日的ARISS-SSTV图像,国际空间站俄罗斯宇航员从2019年12月28日(星期六)北京时间19:00开始至2020年1月2日(星期四)北京时间2:20结束将以145.80 MHz(5 kHz偏差)的FM模式的慢速扫描电视(SSTV)图像传输。呼号是“ RS0ISS”。

活动内容点击下面链接了解:

12月28日-1月2日,国际空间站SSTV跨年活动



SSTV的改进:

在美国联邦通信委员会于1968年批准业余无线电使用者使用SSTV后,美国的商业SSTV系统在1970年出现了。

现代慢扫描电视系统使用个人计算机、特殊软件、充当调制解调器的声卡,通过电脑屏幕输出,通过数码相机或数字图片进行输入。

调制:

慢扫描电视使用模拟调频,其中每一个亮度在图像中得到一个不同的音频频率值。换句话说,信号频率上下移动指定像素的亮暗。颜色是通过发送每种颜色成分的亮度(通常是红色,绿色和蓝色)区分。该信号可以被送入一个单边带调制发射器调制载波,慢扫描电视存在多种调制方式。


U段中继传输实验:

近日,前方无线电俱乐部的爱好者们进行了多次通过U段中继进行SSTV传输的实验,收到爱好者朋友们的热烈反响和积极参与,有不少爱好者参与其中。

本次实验最初的设想是由BI8BRP提出的,想在元旦节的时候通过U段中继发送一些新年贺卡,让爱好者朋友们接收留作纪念,并做简单的评比。

最初大家采用的是电脑播放录音,电台捏住PTT拾音并发射,接收方采用手机录音导入电脑解码的土办法,效果时好时坏。

以下图片是BI8BRP通过中继发射,BG8BXM录音,几位友台通过电脑解码出来的效果:(发射设备是八重洲的818)

如何通过无线电发送图片?

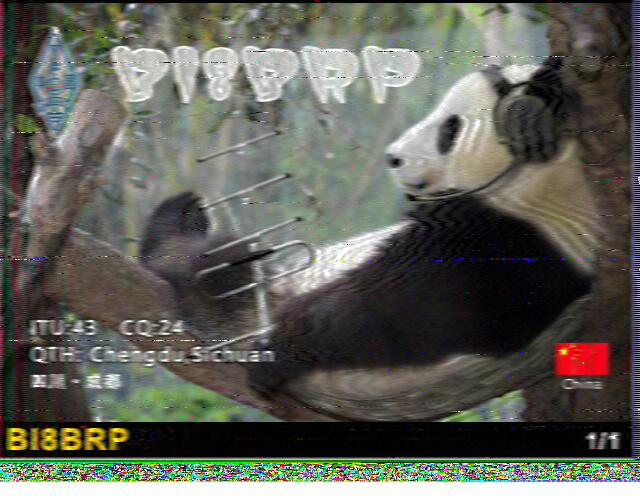

BI8BRP解码效果

如何通过无线电发送图片?

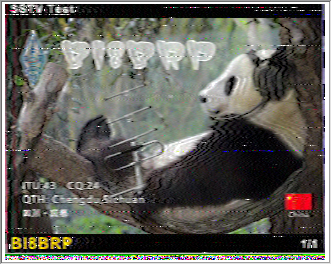

BH8DNZ解码效果

如何通过无线电发送图片?

BI8FIG解码效果

如何通过无线电发送图片?

BG8BXM解码效果

从以上图片分析,软件及电脑音频设置对解码效果也有影响。

为了有更好的收发效果,较少影响音质的环节,大家根据实际情况进行了硬件及音频的收发优化。

BG8BXM使用的设备是宝峰5R,通过两条音频线,电台的SP口接电脑的MIC,电脑的SP口接电台的MIC,同时电台激活VOX功能(VOX激活后,电脑发射音频时电台会自动激活进行发射)

如何通过无线电发送图片?

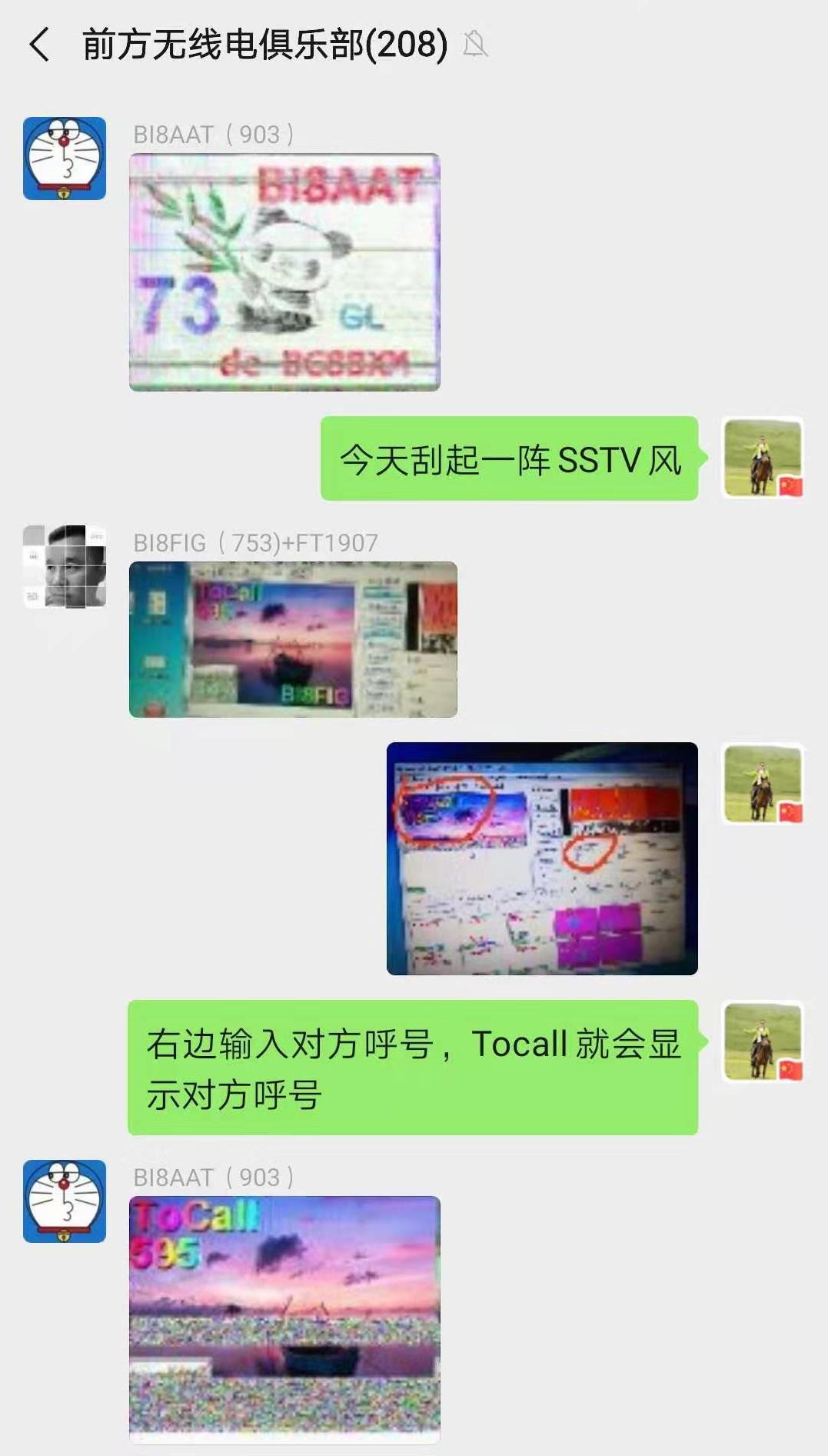

群里非常热闹,参与的人越来越多

如何通过无线电发送图片?

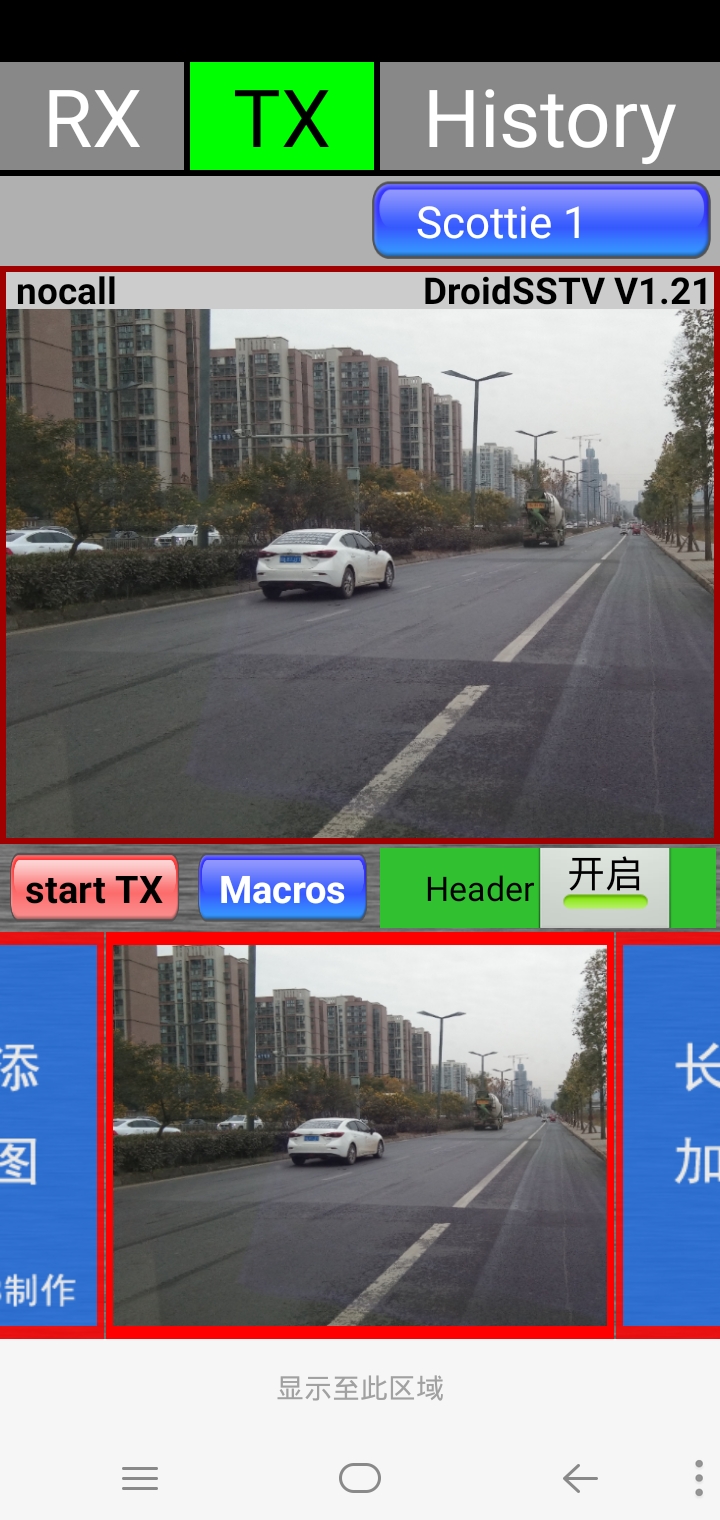

BI8FIG在路边手机拍照,然后通过车台使用手机软件进行发射实验

如何通过无线电发送图片?

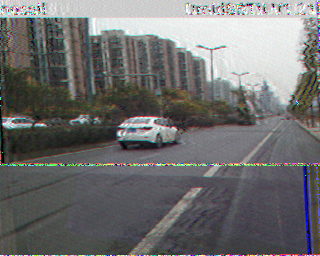

BI8AAT收到的图片

如何通过无线电发送图片?

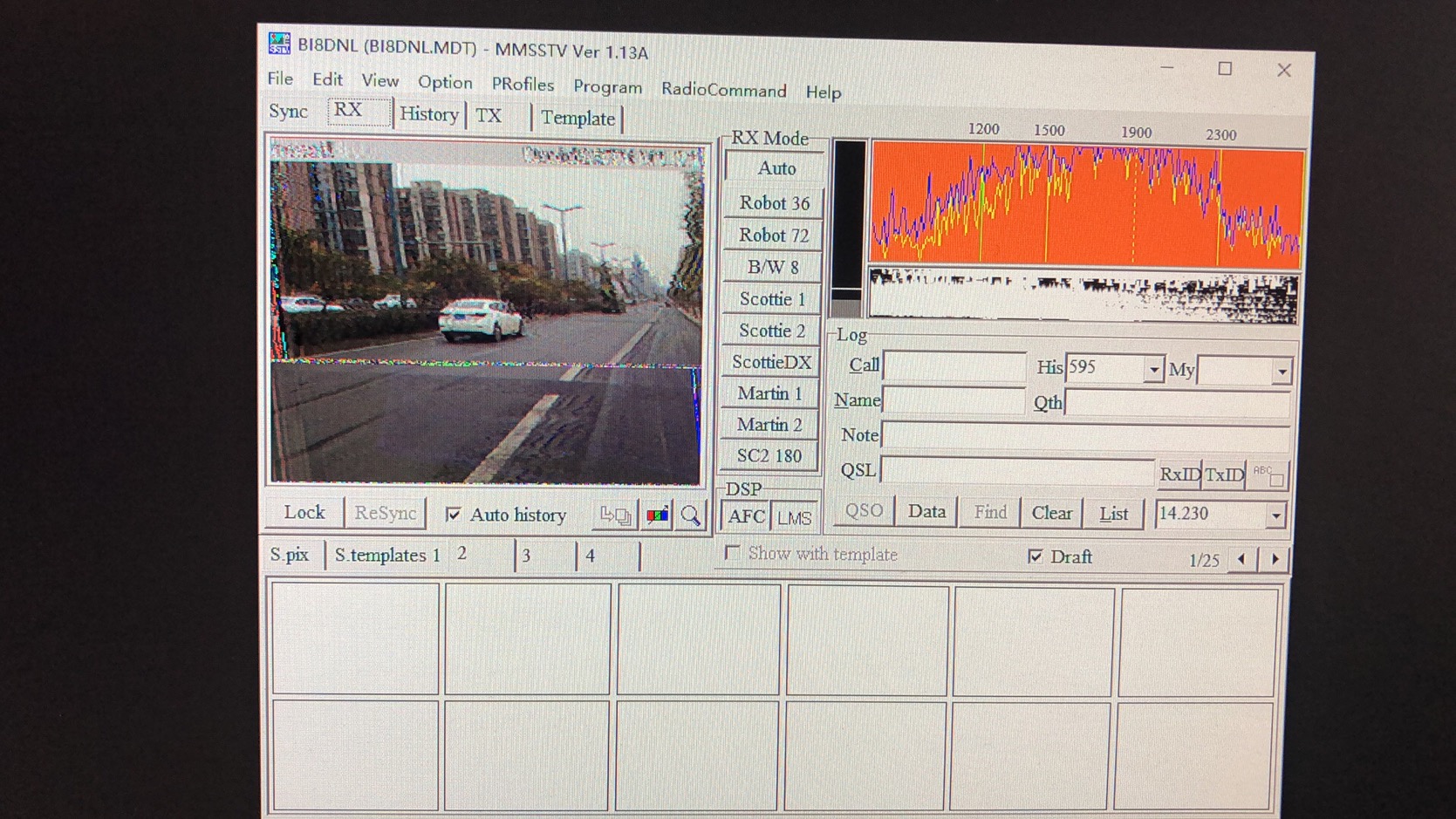

BI8DNL也收到了质量非常好的图片

如何通过无线电发送图片?

BI8FIG通过手机软件成功解码BI8AAT发给BI8DNL的信号报告

如何通过无线电发送图片?

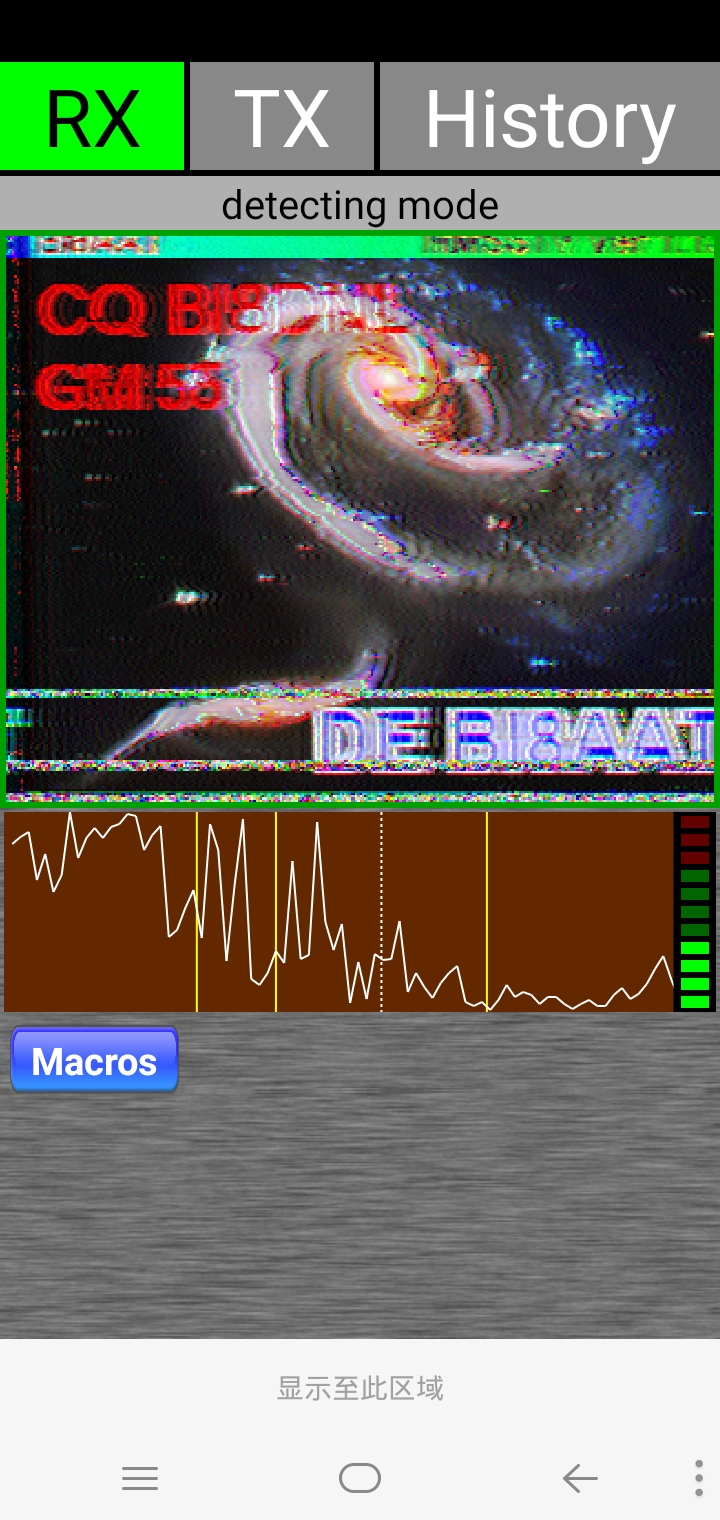

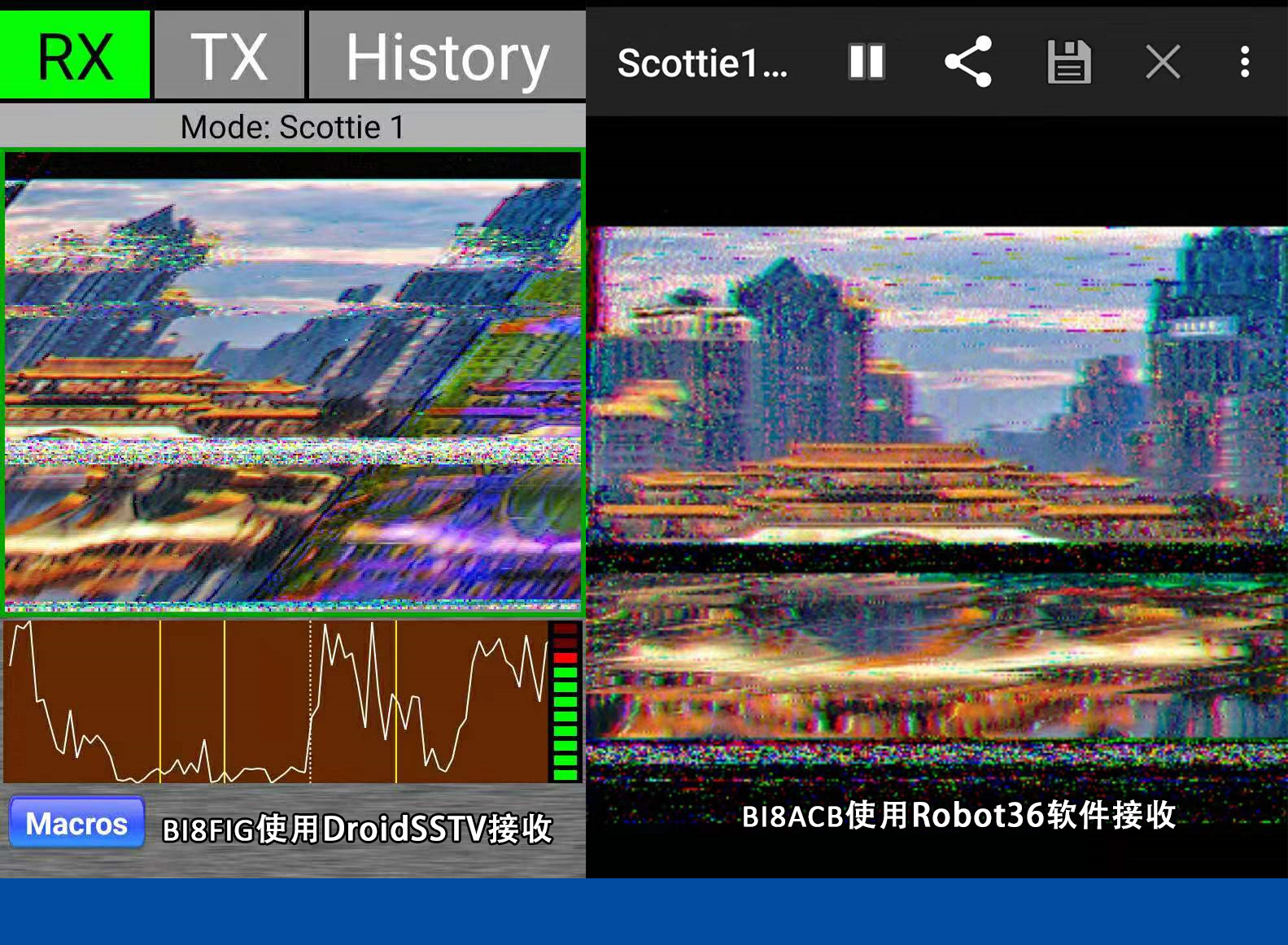

BI8FIG、BI8ACB使用不同的手机软件,差别很大

如何通过无线电发送图片?

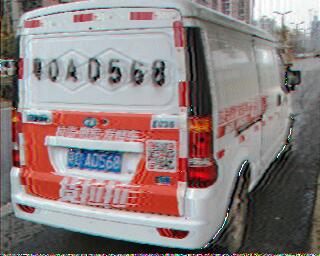

BG8BXM收到一张图片,车牌清晰


如何通过SSTV通联?

SSTV通联,有3个步骤,1是呼叫,2是信号报告,3是确认通联73

下面视频是BG8BXM与BI8AAT完成的一次通联:



如何通过无线电发送图片?

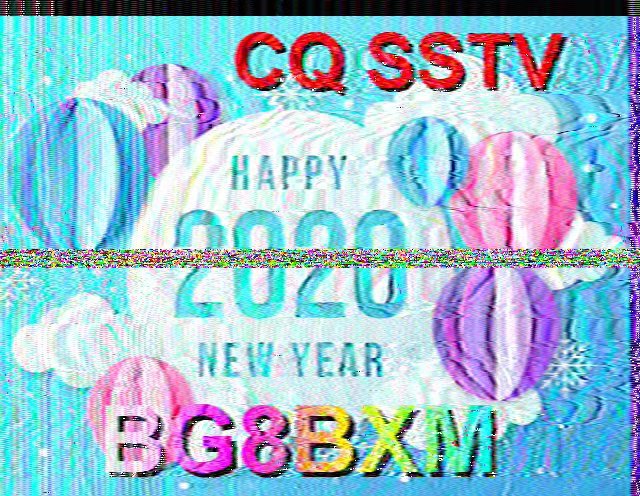

BG8BXM发送的CQ图片

如何通过无线电发送图片?

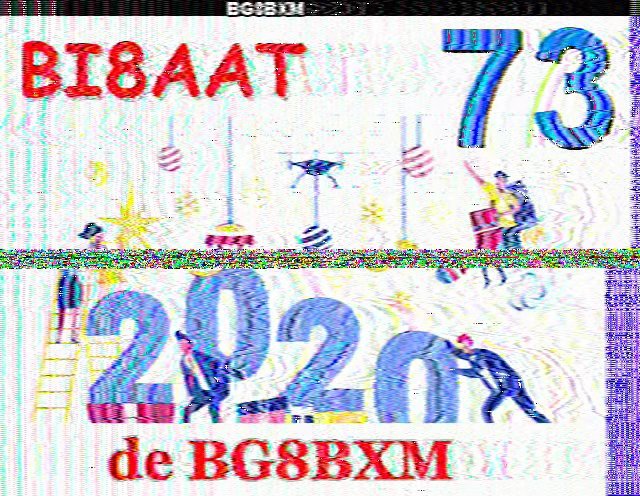

BI8AAT收到的图片

如何通过无线电发送图片?

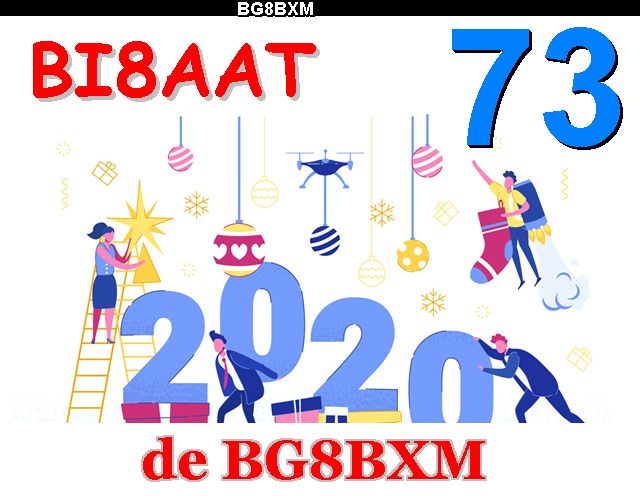

BG8BXM发送的73图片

如何通过无线电发送图片?

BI8AAT收到的图片

所以要完成一幅好的SSTV图像的收发需要注意输出的音量,电台的电平控制,还需要注意接收端输入音量及软件设置等等。

de BG8BXM 73~
